整流器与高频整流机 从基础原理到工业应用

一、整流器的基本概念

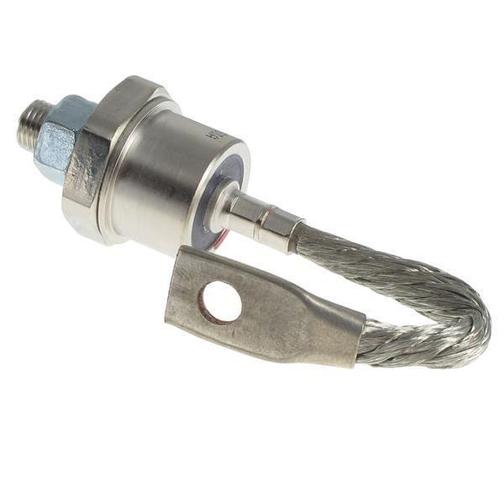

整流器是一种将交流电（AC）转换为直流电（DC）的电力电子装置。其核心功能源于半导体器件的单向导电性——早期采用硒堆、氧化铜等器件，现代则以硅二极管、晶闸管、MOSFET、IGBT等为主。整流器广泛应用于电化学、冶金、通信、充电、变频传动等领域，是电力电子技术的基础环节之一。

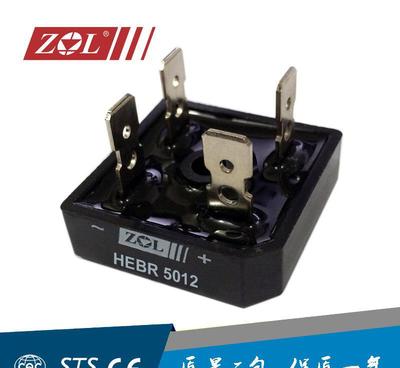

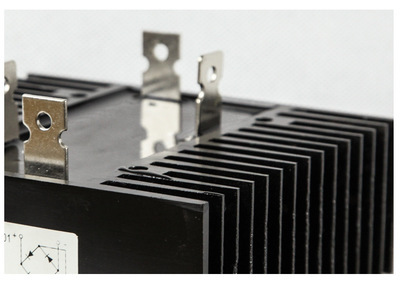

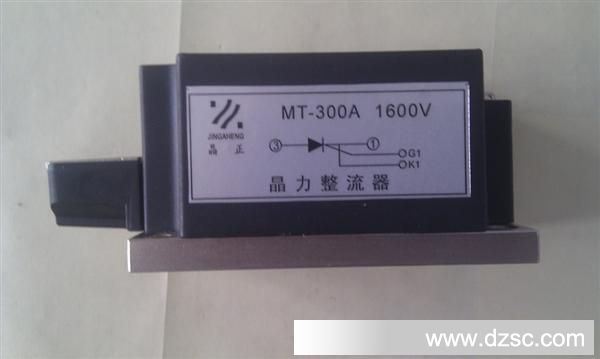

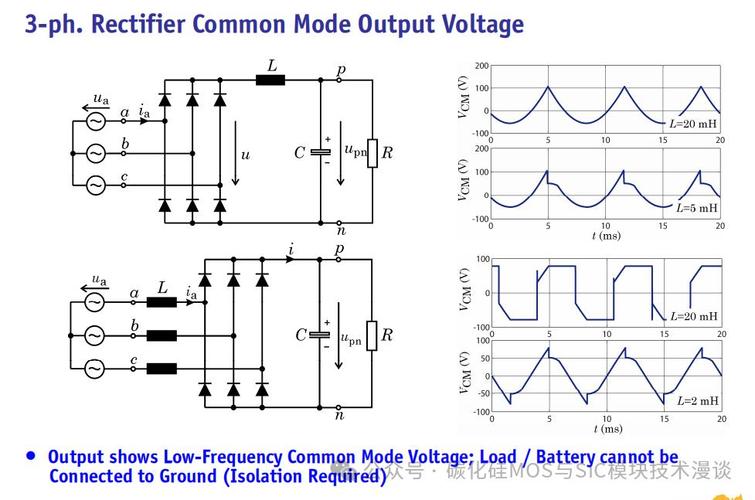

按电路拓扑分类，整流器可分为半波整流、全波整流、桥式整流和倍压整流；按控制方式可分为不控整流（二极管整流）与可控整流（晶闸管相控整流、PWM整流）；按相数可分为单相与三相整流。传统工频整流器多采用50/60Hz变压器降压后再整流，器件工作频率低、体积大、动态响应慢、功率因数与谐波表现受限。

二、高频整流机的技术路径

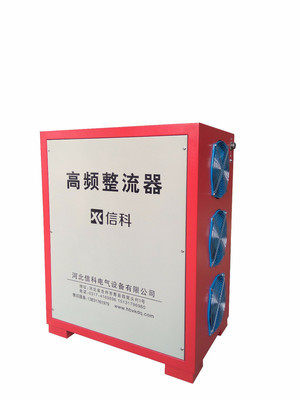

高频整流机（常称高频开关整流电源）是将工频交流先整流为直流，再经高频逆变（典型频率20kHz—100kHz甚至更高），通过高频变压器隔离降压，最后经高频整流与滤波输出直流的装置。其核心思想是以“高频”换取“小型化”与“高性能”：

1. 高频变压器替代工频变压器：磁芯体积与工作频率成反比，频率提高后变压器和滤波电感显著缩小，整机功率密度大幅提升。
2. 开关器件高频化：采用MOSFET、IGBT等功率器件，配合PWM/PFM控制，实现快速调节与保护的灵活性。

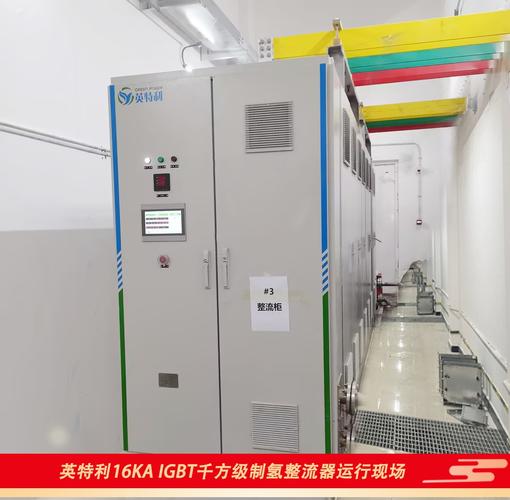

3. 输出特性可控：可便捷实现恒压、恒流、恒功率及多段工艺曲线控制，适合电镀、电解、阳极氧化、电池充放电等对电源品质要求较高的场合。
4. 效率与电能质量：配合有源功率因数校正（APFC）与软开关技术，功率因数可达0.95以上，谐波含量低，效率通常明显优于传统相控整流。

三、高频整流机的典型优势与工程要点

工程应用中，高频整流机的主要优势包括：体积小、重量轻，便于就近安装；动态响应快，负载突变时电压/电流恢复时间短；输出纹波小且频率高，滤波容易；支持数字化控制与通信，便于组成智能化生产工艺系统。

但高频化也带来若干工程要点：电磁干扰（EMI）抑制与屏蔽设计、散热与热管理、软开关与缓冲电路设计、直流输出侧的快速保护（过压、过流、短路、过热）、以及在高湿高腐蚀环境下（如电镀车间）的防护与绝缘设计。

四、

整流器是交直流转换的基础装置，而高频整流机代表了整流技术向高频化、高功率密度、高可控性方向发展的重要方向。选型时应结合负载性质（阻性、感性、电化学负载）、输出精度、纹波要求、效率与谐波指标及使用环境综合评估，在传统工频整流与高频开关整流之间做出匹配工艺需求的工程决策。
